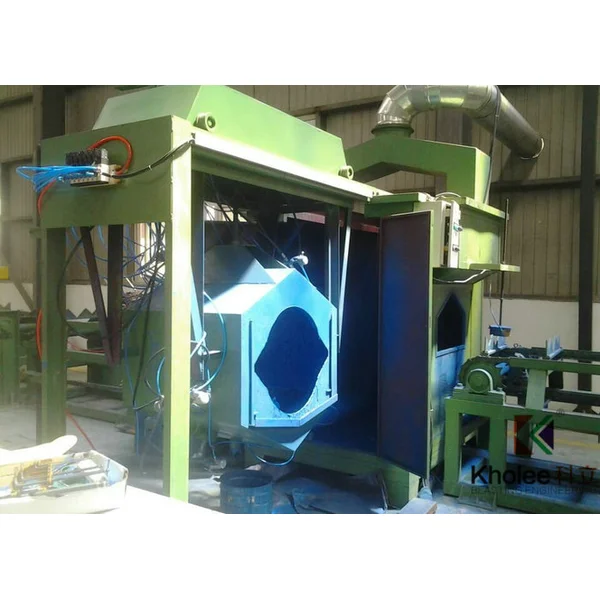

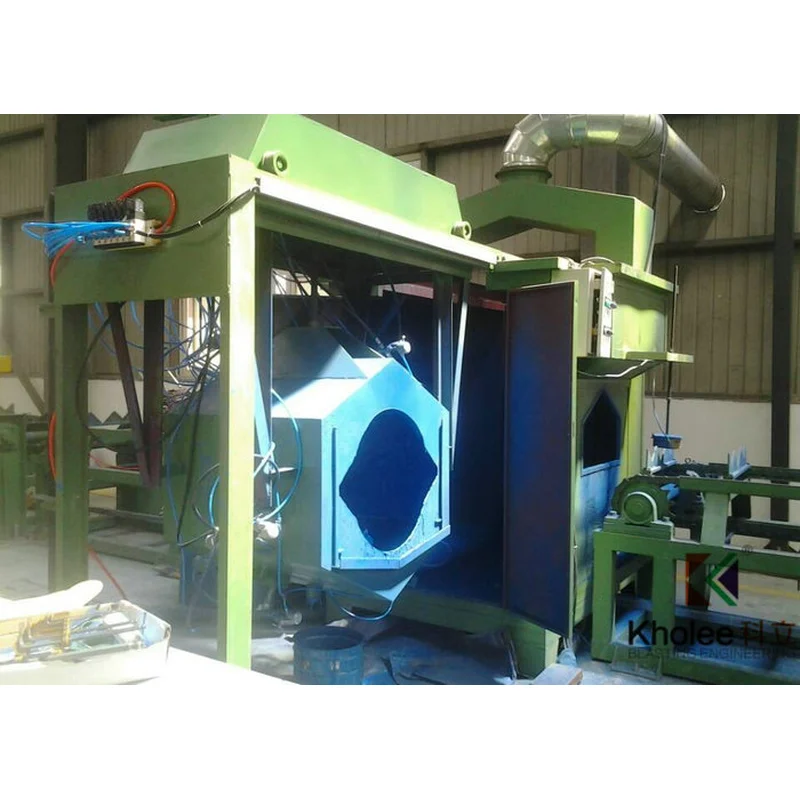

линия по производству безвоздушной окраски квадратных / прямоугольных стальных труб

Линия для производства безвоздушной окраски распылением квадратных / прямоугольных стальных труб

Модель оборудования

ABT-C550

Рабочий Тип

Безвоздушная окраска под высоким давлением

Промышленность приложений

Квадратная стальная труба, прямоугольная стальная труба

Размер стальной трубы

Квадратная труба

38 ~ 100 мм

Прямоугольная труба

60 ~ 120 мм

Тип распылителя

Пистолет-распылитель комбинированного типа

Персонажи пистолета-распылителя

Функция самоочистки

Кол-во пистолета-распылителя

4 ~ 10 комплектов

зависит от размера трубки

Насос для краски

- Безвоздушный распылитель краски высокого давления, 3 комплекта

- Насос для рециркуляции лакокрасочного масла, 1 комплект

Живопись Производительность

1 ~ 2 шт / мин

Скорость рисования

30 ~ 45 м / мин (переменная скорость)

Вспомогательное устройство

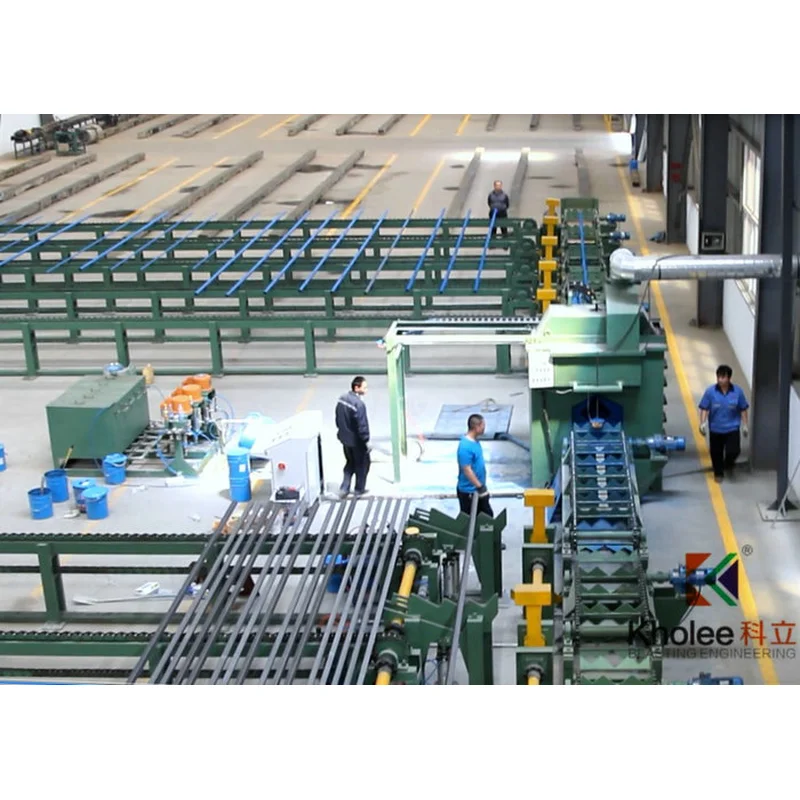

Создание производственной линии с автоматической безвоздушной окрасочной машиной для стальных труб.

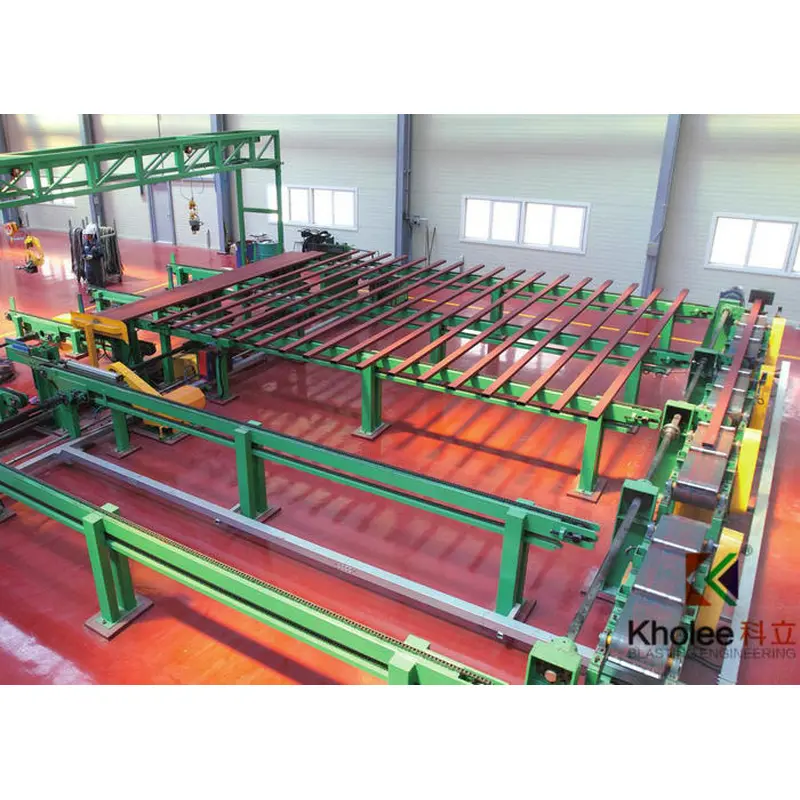

Подающий пластинчатый конвейер перед покраской

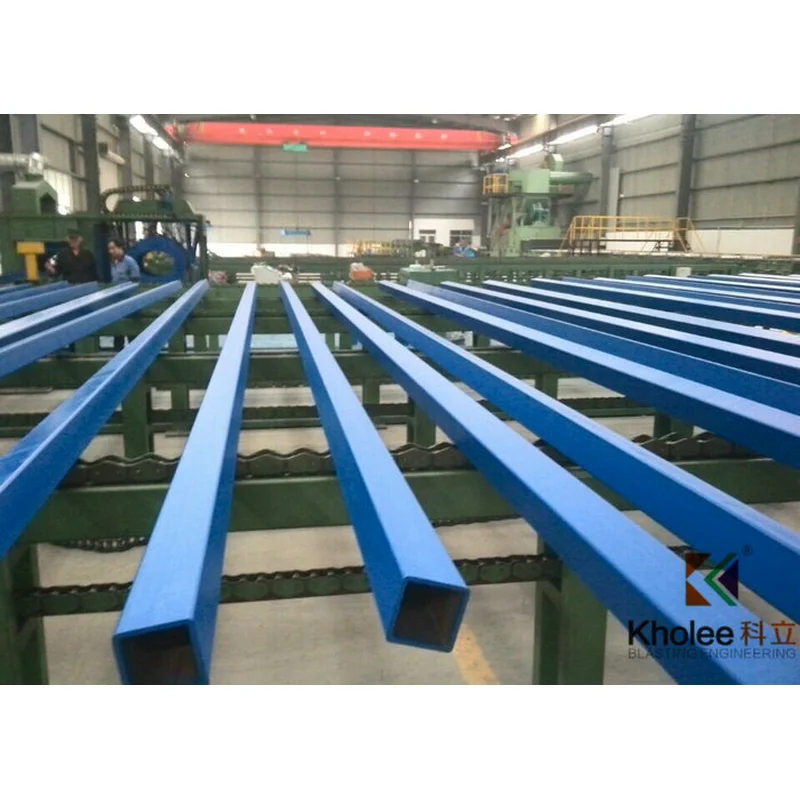

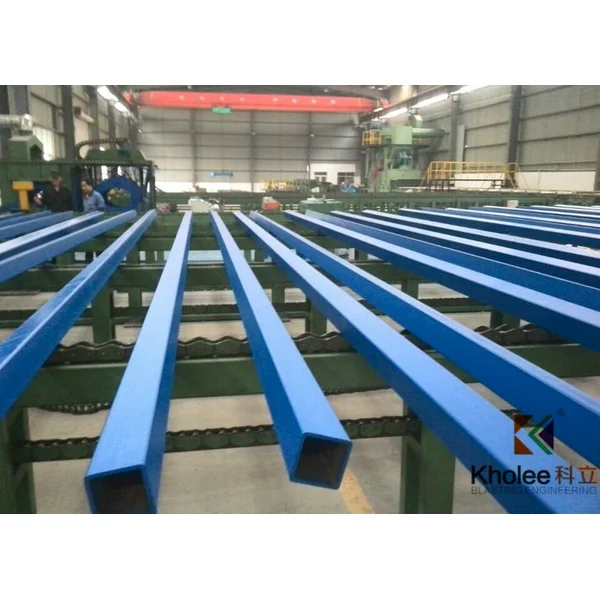

Конвейер разгрузочной планки после покраски

Пневматическое поворотное устройство для стальных труб

УИСТОН Устройство Тьюринга

Сушилка на воздухе

ПЛК Электрическая система управления

Рабочий процесс

Дробеструйная очистка квадратной трубы → Очистка от пыли → Каркасы квадратной трубы → Распределение квадратных труб → Подача на подающем пластинчатом конвейере → Безвоздушная окраска → Доставка на разгрузочном пластинчатом конвейере → Поворотное устройство WHISTON → Воздухосушитель → Пакет
