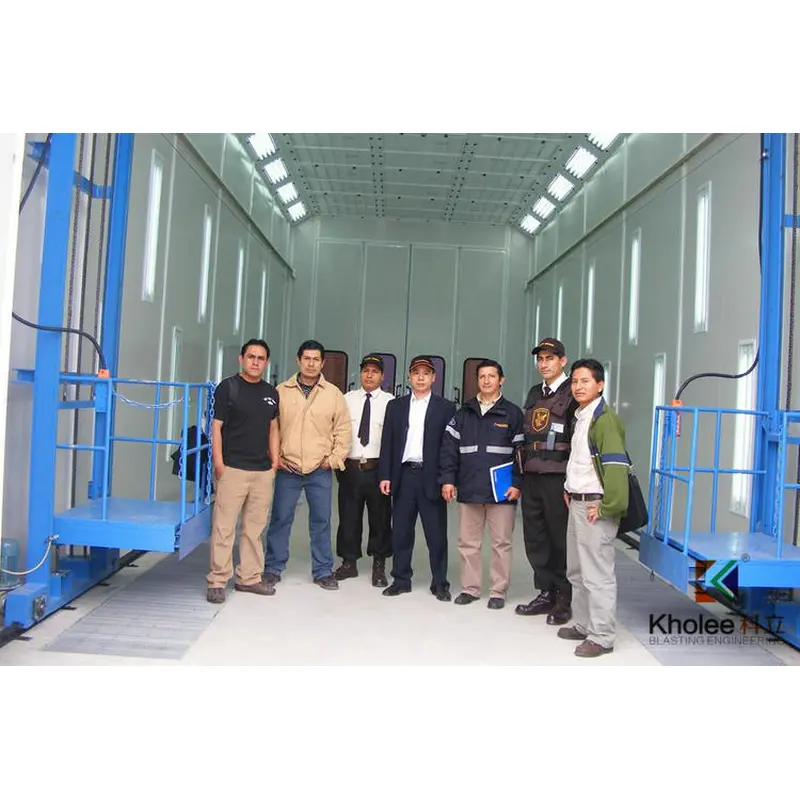

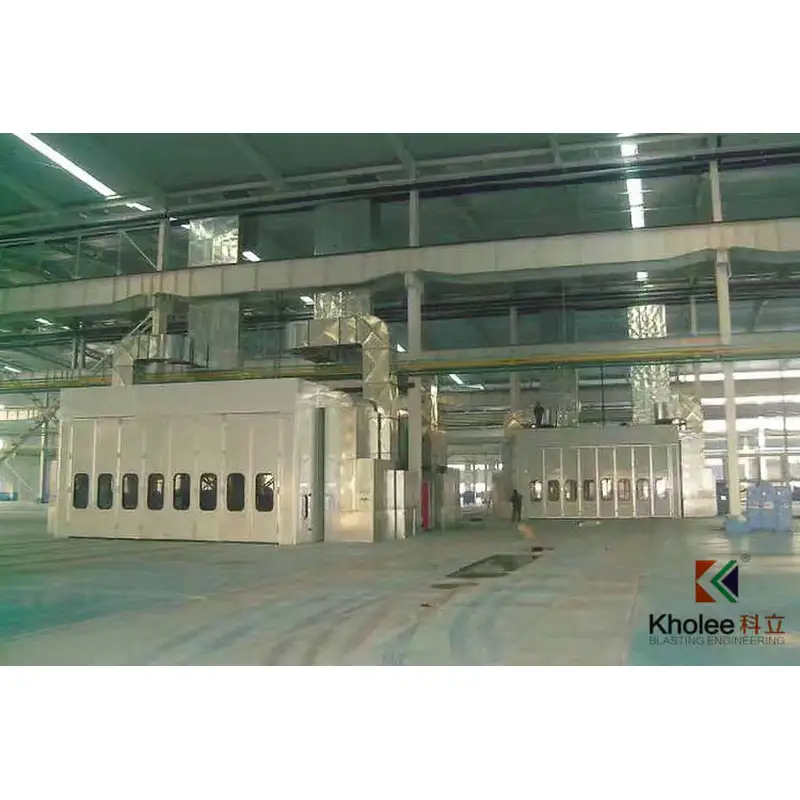

stan semprotan cat kl-fb-15

Bilik cat, juga dikenal sebagai bilik semprotan cat, adalah lingkungan yang sepenuhnya atau semi-tertutup, terkontrol, berventilasi daya untuk menyemprotkan cat bertekanan.

keterangan

KL-FB-15 Paint Spray Booth Dengan LPG Gas Burner Baking

Ukuran Luar (mm)

15150×10150×8000 (L×W×T)

Dimensi dalam (mm)

15000×10000×7000 (L×W×T)

Pintu Depan (mm)

8.000 × 6.000 (P × T)

 Pintu pengaman (mm)

700 × 1750 (P × T)

Kekuatan Total

Sekitar 165KW

Sistem Struktur Paint Spray Booth

Bilik Cat

1) Painting Booth: panel sandwich Rock Wool 75mm, ketebalan lembaran galvanis: 0,5mm, Kepadatan Massal: 120kg / m3

2) Slot, saluran berbentuk U dan cornerite mengadopsi lembaran galvanis 1.2mm 1.2mm

3) Kerangka: kerangka atas mengadopsi tabung persegi panjang 80 × 80 × 3mm, kerangka dinding mengadopsi tabung persegi panjang 80 × 80 × 3mm, kolom dengan 80 × 120 × 3.5mm

4) Pintu Pengaman: 700 × 1750mm, 4 set, cornerite mengadopsi lembaran galvanis, kaca tempering ketebalan 5mm untuk melihat bagian dalam bilik semprotan cat. Kunci tekanan dilengkapi pada bilik semprotan cat. Ketika tekanan di bilik semprotan cat lebih tinggi dari tekanan pengenal, pintu pengaman akan terbuka secara otomatis untuk menghilangkan tekanan, yang akan menjamin keamanan struktur bilik.

5) Warna: warna oranye & putih

ruang bawah tanah

Desain lubang untuk menyaring kabut cat dengan kisi-kisi.

Lubang dan pangkalan lainnya akan dibuat oleh klien sesuai dengan gambar penjual

Pintu depan

1) Panel: panel sandwich Wol Batu 75mm, ketebalan lembaran galvanis: 0,5mm, Kepadatan Massal: 120kg / m3

2) Ukuran: 8000 × 6000mm, dengan kaca tempering 5mm, sudut lembaran galvanis di pintu dan kaca.

Sistem Rias Udara

Sistem kipas Pasokan Udara

Kipas udara sentrifugal 8 × 7.5kw, 820pa, 20.350m3 / jam, 900r

Model: YDW-6.5M

Chamber of Air Fan: kerangka kerja yang dibuat dengan pengelasan tabung persegi 5 #, lembaran galvanis eksternal 1.0mm, lembaran galvanis eksternal δ0.6mm, internal diisi dengan wol batu 30mm untuk menjaga insulasi. Kipas angin didukung oleh baja sudut 5 #



Sistem kipas knalpot udara

Kipas angin sentrifugal 4 × 22kw, 1296pa, 39,415m3 / jam, 1350r

Model: 4-68-7.1E

Merek: Yancheng

Bahan Saluran Udara: lembaran galvanis 1.0mm 1.0

Penyaringan: Filter serat kaca M dan karbon aktif

Katup penyetelan manual di outlet pelepasan udara.

Kapasitas udara untuk udara segar

20.350m3/jam × 8 = 162.800m3/jam

Kapasitas udara untuk udara yang habis

39.415m3/jam × 4 = 157.660m3/jam

Arah Aliran Udara

Udara pasokan langit-langit, udara pembuangan lubang pondasi

Kecepatan aliran udara

0,3m/s di bilik kosong

Saluran habis

Dengan tahan cuaca, 2m lebih tinggi dari atap bangunan

Sistem Pemurnian

Pra-filter awal

Filter efisiensi primer PA-220 untuk menangkap debu 15μm

Resistensi primer: 24 pa

Resistansi akhir: 250 pa

Tingkat penangkapan rata-rata: 86%

Penahan Debu: 620g/m2

Ketebalan: 20mm

Filter langit-langit

Filter kapas CC-600G, filter efisiensi sub-tinggi, kebersihan udara mencapai kadar debu 1.5mg / m3

Resistansi primer: 25 pa

Resistansi akhir: 450 pa

Tingkat penangkapan rata-rata: 98%

Penahan Debu: 430g/m2

Ketebalan: 20mm

Filter kipas yang habis

Beberapa lapisan filter kaca serat M Green

Filter karbon aktif

Filter lubang

Filter kaca serat hijau 50mm + Kisi-kisi

Kisi-kisi yang dibuat oleh baja datar 30 × 4mm dan batang baja 6mm, galvanis

Sistem pemanas

Penukar panas

Bahan SUS304, pengelasan busur argon, 86% Nilai tukar panas

Pembakar pemanas:

4 set Kompor Gas LPG Riello

Produktivitas pemanasan

4 set pembakar minyak diesel 340.000Kkal/jam

Semprotkan ke sakelar pemanggang

Peredam listrik

Saluran cerobong asap

Saluran stainless steel 6 meter untuk setiap sistem pemanas

Suhu pemanasan maksimum

50℃

Waktu kenaikan suhu

15~25 menit

Waktu Pengeringan

35~45 menit

Sistem pencahayaan

Lampu langit-langit

20 Unit, masing-masing lampu LED 4 x 4 x18W, Merek Philip

Lampu samping

18 Unit, masing-masing lampu LED 4 x 18W. Merek Philip

Penerangan

600LUX

Sistem pengontrol

Kontrol listrik bilik semprotan cat

Sakelar penyemprotan & pemanggangan, sakelar lampu, penghentian darurat, alarm kerusakan, alarm kegagalan, pengukur tekanan

Merek: Schneider/CHINT

Daya Listrik: 380V/50Hz/3Ph
