garis lukisan pelat baja shot blasting

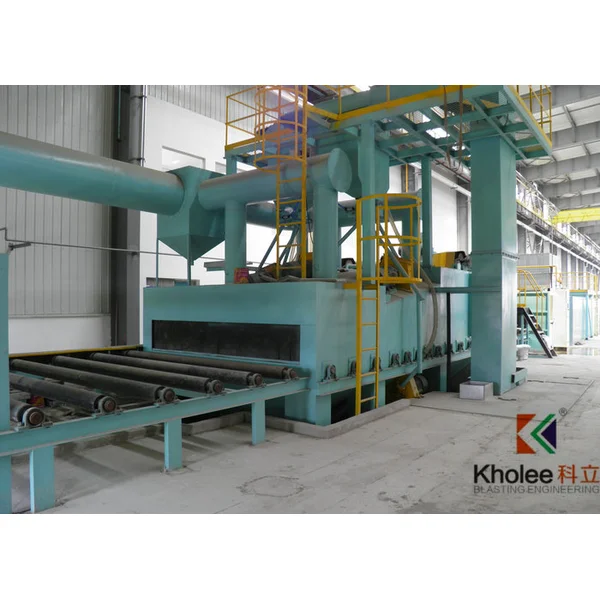

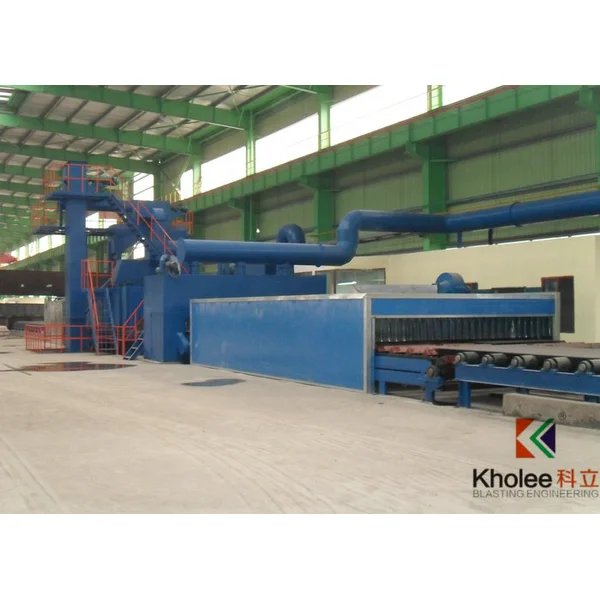

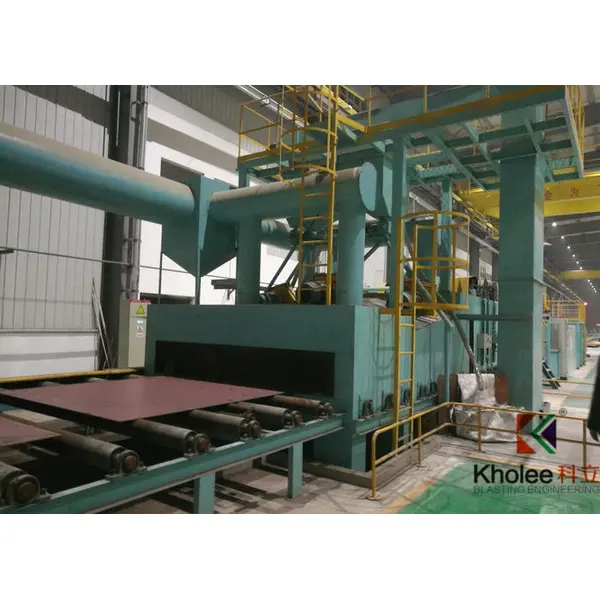

Steel Plate Shot Blasting Painting Line terutama terdiri dari konveyor rol in-feeding, ruang peledakan tembakan, stan semprot lukisan, stan pengeringan, konveyor rol pengumpanan, sistem penghilang debu dan sistem kontrol listrik.




keterangan

Steel Plate Shot Blasting Painting Line terutama terdiri dari konveyor rol in-feeding, ruang peledakan tembakan, stan semprot lukisan, stan pengeringan, konveyor rol pengumpanan, sistem penghilang debu dan sistem kontrol listrik.

Prinsip bekerja:

Peralatan adalah efisiensi tinggi lini produksi kerja terus menerus. Pelat baja akan dikirim ke ruang peledakan tembakan dan menerima peledakan tembakan dari turbin peledakan yang berbeda, sehingga karat, lapisan oksida akan dibersihkan dengan cepat dan kualitas permukaan dapat mencapai Sa2.5. Selama peledakan, campuran tembakan baja dan debu akan dikumpulkan oleh konveyor sekrup ke lift ember dan kemudian pemisah untuk didaur ulang. Debu yang dihasilkan oleh peledakan akan disaring oleh kolektor debu jet pulsa dan kemudian membuang udara yang memenuhi syarat ke langit yang tinggi.

Setelah peledakan tembakan, sistem pembersihan tembakan termasuk scrapper, sikat rol dan kipas udara bertekanan tinggi akan membersihkan tembakan baja di permukaan atas pelat baja untuk memastikan tidak ada tembakan baja di atasnya. Kemudian pelat baja akan dikirim ke bilik semprotan lukisan untuk pengecatan. Setelah pengecatan, pelat baja akan dikirim ke bilik pengering untuk dikeringkan. Tempat pengeringan memiliki dua jenis: pemanas listrik atau pemanas pembakaran minyak / gas. Setelah sekarat, pelat baja akan dikirim ke konveyor rol pengumpanan.

Aplikasi:  Pembuatan Kapal & Galangan Kapal | Teknik Lepas Pantai | Manufaktur Bejana Tekan | Manufaktur Mesin Rekayasa | Minyak Minyak & Industri Kimia dll.

BAJA PLATE SHOT BLASTING LUKISAN

Model

KLY1500-4

KLY2000-6

KLY2500-6

KLY3000- 8

Ukuran Pelat Baja

Tebal × Lebar × Panjang

(5~60)×1500

×6000mm

(5~60)×2000

×9000mm

(5~60)×2500

×12000mm

(5~60)×3000

×12000mm

Ruang Ledakan Terbuka

1700 × 500mm

2200 × 500mm

2700 × 500mm

3200 × 500mm

Kecepatan Kerja

2,5 ~ 4,0m / mnt

Roda peledakan

290kg / mnt × 4

18.5kw×4

250kg / mnt × 6

15kw × 6

360kg / mnt × 6

22kw × 6

360kg / mnt × 8

22kw×8

Kapasitas Daur Ulang Abrasif

70t/jam

90t/jam

140t/jam

180t/jam

Volume Udara De-debu

25600m3/jam

25600m3/jam

32500m3/jam

39500m3/jam

Kualitas Permukaan Setelah Peledakan

Sa 2.5 GB8923-88 (ISO8501)

Kekasaran Setelah Peledakan

Ra20~75

Jenis Lukisan

Lukisan Semprot Tanpa Udara

Ketebalan Film Cat

15~45μm

Perawatan VOC

Penyerapan Karbon Aktif + Pembakaran Katalitik

Suhu Pengeringan

45~70 °C

Pemanas Listrik atau Pemanasan Pembakaran Minyak Diesel / LPG LPG

Ukuran Peralatan

Lihat Menggambar

Tingkat kebisingan

85dB

Konsumsi Udara Terkompresi

0,4~0,6Mpa, 2~3m3/mnt

Kekuatan Total

~180kw

~200kw

~280kw

~340kw

BAJA PLATE SHOT BLASTING LUKISAN

Model

KLY 3 500- 8

KLY 4 000- 8

KLY 4 500- 10

KLY 5 000- 10

Ukuran Pelat Baja

Tebal × Lebar × Panjang

(5~60)×3500

×12000 mm

(5~60)×4000

×12000mm

(5~60)×4500

×12000mm

(5~60)×5000

×12000mm

Ruang Ledakan Terbuka

3700 × 500mm

4200 × 500mm

4700 × 500mm

5200 × 500mm

Kecepatan Kerja

2.5~4.0m/mnt

Roda Ledakan

360×8 kg/mnt

22kw×8

480×8

30kw × 8

480×10

30kw × 10

480×10

30kw × 10

Kapasitas Daur Ulang Abrasif

180t/jam

240t/jam

300t/jam

300t/jam

Volume Udara De-debu

39500m3/jam

39500m3/jam

48500m3/jam

48500m3/jam

Kualitas Permukaan Setelah Peledakan

Sa 2.5 GB8923-88 (ISO8501)

Kekasaran Setelah Peledakan

Ra20~75

Jenis Lukisan

Lukisan Semprot Tanpa Udara

Perawatan VOC

Penyerapan Karbon Aktif + Pembakaran Katalitik

Ketebalan Film Cat

15~45μm

Suhu Pengeringan

45~70 °C

Pemanas Listrik atau Pemanasan Pembakaran Minyak Diesel / LPG LPG

Ukuran Peralatan

Lihat Menggambar

Tingkat kebisingan

85dB

Konsumsi Udara Terkompresi

0,4~0,6Mpa, 2~3m3/mnt

Kekuatan Total

~ 360kw

~450kw

~ 540kw

~560 kw
