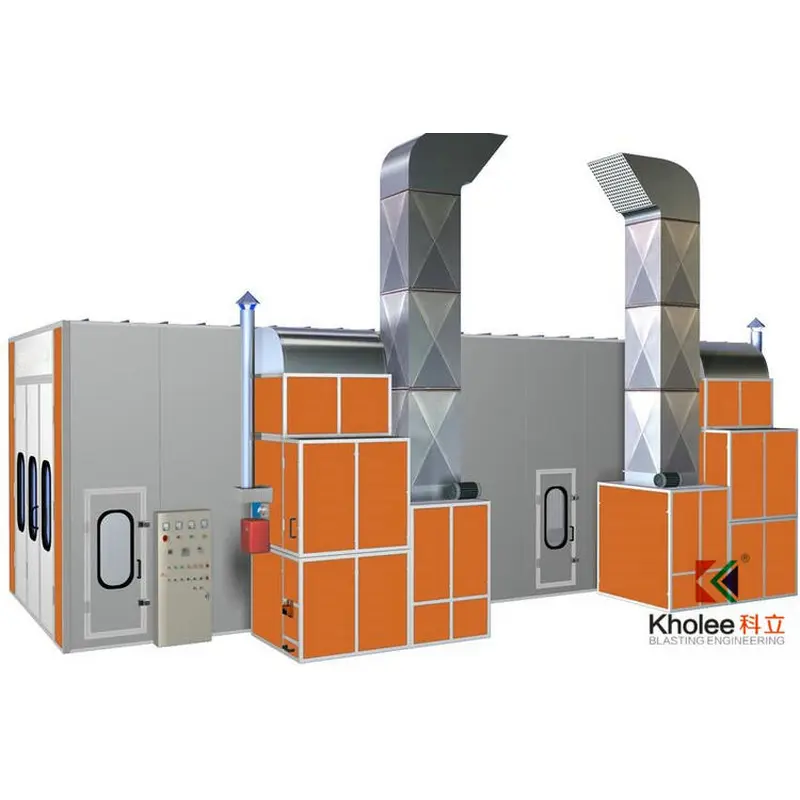

Cuarto o Cabina de Pintura Industrial KL-PQF1305555

Lugar de origen: China

Tipo de trabajo: Pintura manual sin aire

Tipo de calentamiento: Calefacción eléctrica, quemador de gas LPG / aceite diesel

Uso: Proporcionar un espacio limpio, controlado y cerrado para pintar

Tamaño de la Cuarto o Cabina de pintura: 13×5,5×5,5m

Operador: 1~2 operarios de pintura

La Cuarto o Cabina de Pintura se compone de la estructura de la sala, el sistema de pintura, el sistema de suministro de aire fresco, el sistema de extracción de aire, el sistema de filtrado de la niebla de pintura, el sistema de calefacción, las luces, el sistema de control eléctrico, etc.

descripción

La Cuartos o Cabinas de Pintura se utiliza normalmente cuando no resulta práctico llevar a cabo la preparación de la superficie o las actividades de revestimiento en el exterior o en una zona interior sin protección. Esto puede deberse a varios factores, como unas condiciones meteorológicas o atmosféricas inadecuadas, los riesgos ambientales asociados al revestimiento que se va a aplicar, las preferencias de los trabajadores, la regulación de la temperatura y el confinamiento del vapor.

La Cuartos o Cabinas de Pintura es un recinto especialmente diseñado para albergar el equipo de pulverización y aislar el vapor expulsado que se genera durante el proceso de pintura. El proceso de pintura se utiliza para aplicar revestimientos anticorrosivos a una superficie metálica. La Cuartos o Cabinas de Pintura es segura, a prueba de incendios y de explosiones.

La Cuarto o Cabina de Pintura se compone de la estructura de la sala, el sistema de pintura, el sistema de suministro de aire fresco, el sistema de extracción de aire, el sistema de filtrado de la niebla de pintura, el sistema de calefacción, las luces, el sistema de control eléctrico, etc. Kholee Blast puede diseñar la Cuartos o Cabinas de Pintura con borrador de aire descendente, borrador descendente lateral o borrador cruzado según los diferentes requisitos del sistema de acabado.

Nombre	Cuarto o Cabina de pintura
Modelo	KL-PQF1305555
Cuarto o Cabina de pintura	Tamaño exterior L × W × H	13120×6700×6250mm
	Tamaño interior L × W × H	13000×5500×5500mm
	Puerta frontal	4500×5000mm
	Puerta de seguridad	800×2000mm
	Materia	Panel de lana de roca de 75 mm de grosor y marcos de soldadura galvanizados
	Sótano	Diseño de foso para filtrar la niebla de pintura con rejilla
Sistema de ventilación	Sistema de ventilador de suministro de aire	Ventilador centrífugo de aire 4×7,5kw 820pa, 20,350m3/hr, 900r Modelo: YDW-6.5M
	Sistema de ventilación de escape de aire	Ventilador de aire centrífugo 2×22kw 1296pa, 39,415m3/hr, 1350r Modelo: 4-68-7.1E
	Dirección del flujo de aire	Borrador de aire descendente
	Velocidad del flujo de aire	≥0.3m/s
	Volumen del flujo de aire	Suministro de aire: 20.350m3/hr×4 Descarga de aire: 39.415m3/hr×2
Sistema de depuración	Prefiltro inicial	Filtro de eficacia primaria para atrapar el polvo ≥15μm
	Filtro de techo	Filtro de algodón CC-600G, filtro de eficiencia sub-alta, la limpieza del aire alcanza un contenido de polvo ≤1,5mg/m3
	Filtro del ventilador de escape	Varias capas de filtro de fibra de vidrio M Green Filtro de carbón activo
	Filtro de foso	Filtro de fibra de vidrio verde de 50 mm + Rejillas
Sistema de calefacción	Intercambiador de calor	Material SUS304, soldadura por arco de argón.
	Quemador de calefacción	Quemador de gasoil Riello, 260.000Kcal/h×2
	Temperatura máxima de calentamient	50~60°C
	Tiempo de subida de la temperatura	15~25min
Sistema de iluminación	Luces de techo	12 No.s, cada una 4 lámparas LED de 36W. Marca Philip
	Luces laterales	12 No.s, cada una 2 lámparas LED de 18W. Marca Philip
	Iluminación	≥800LUX
Sistema de control eléctrico	Interruptor de pulverización y cocción, interruptor de iluminación, parada de emergencia, alarma de avería, alarma de fallo, manómetro Marca: Schneider/CHINT Potencia eléctrica: 380V/50Hz/3Ph
Ruido	≤85dB
Potencia total	~78kw
